Breadboard Wiring Test Hardware

Stückliste

  • Pico W (als Debug Probe)
  • Pico W (als Target)
  • LED
  • Taster
  • Widerstand 670 Ohm
  • Potentiometer 470 KOhm
  • Female-Female-cable (zur Verbindung mit Debug Probe: 3 DebugPins)
  • Female-Male-cable (zur Verbindung mit Debug Probe: UART und Power)

Steckbrettaufbau

alt text

Belegte PINs von Target Pico:

GP14 Taster
GP15 LED
GP26 / ADC0 Potentiometer

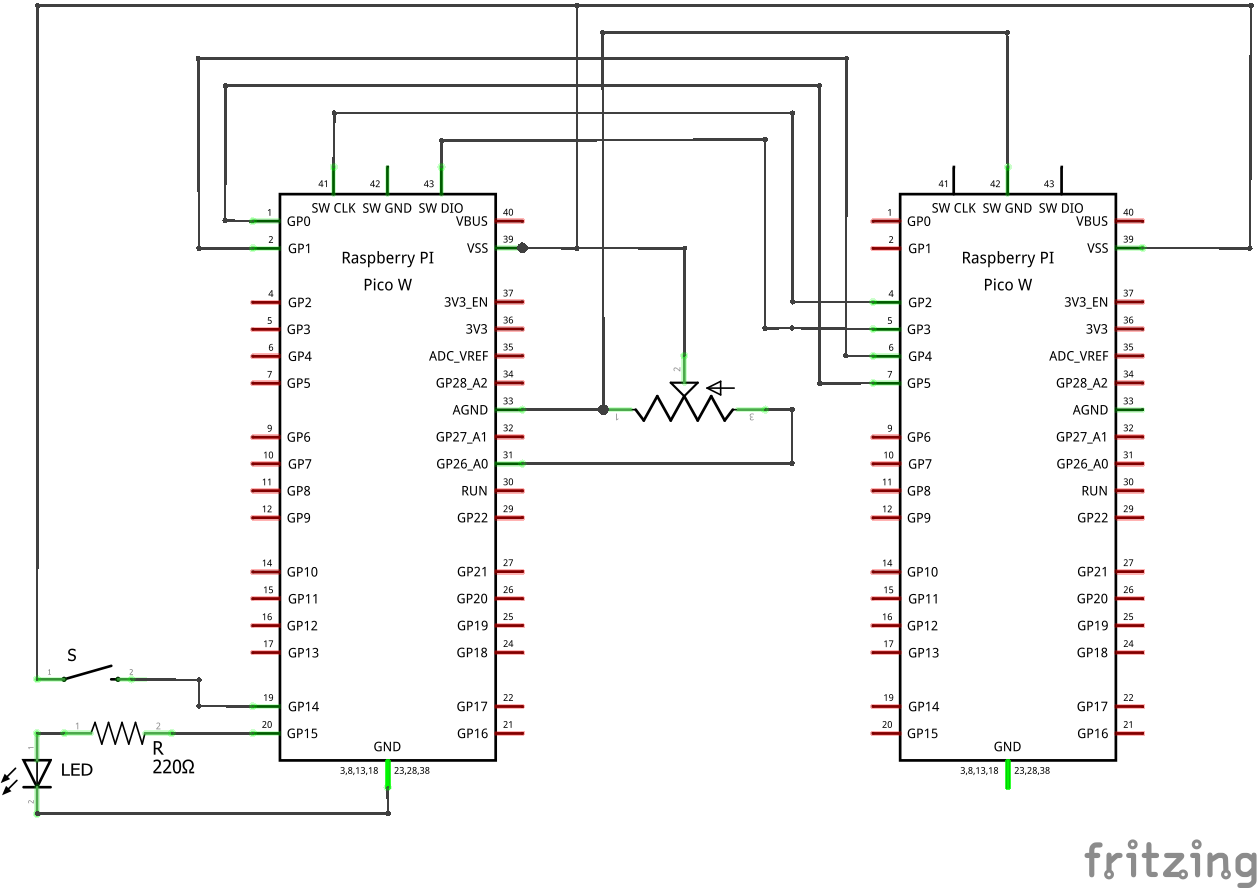

Schaltplan

alt text

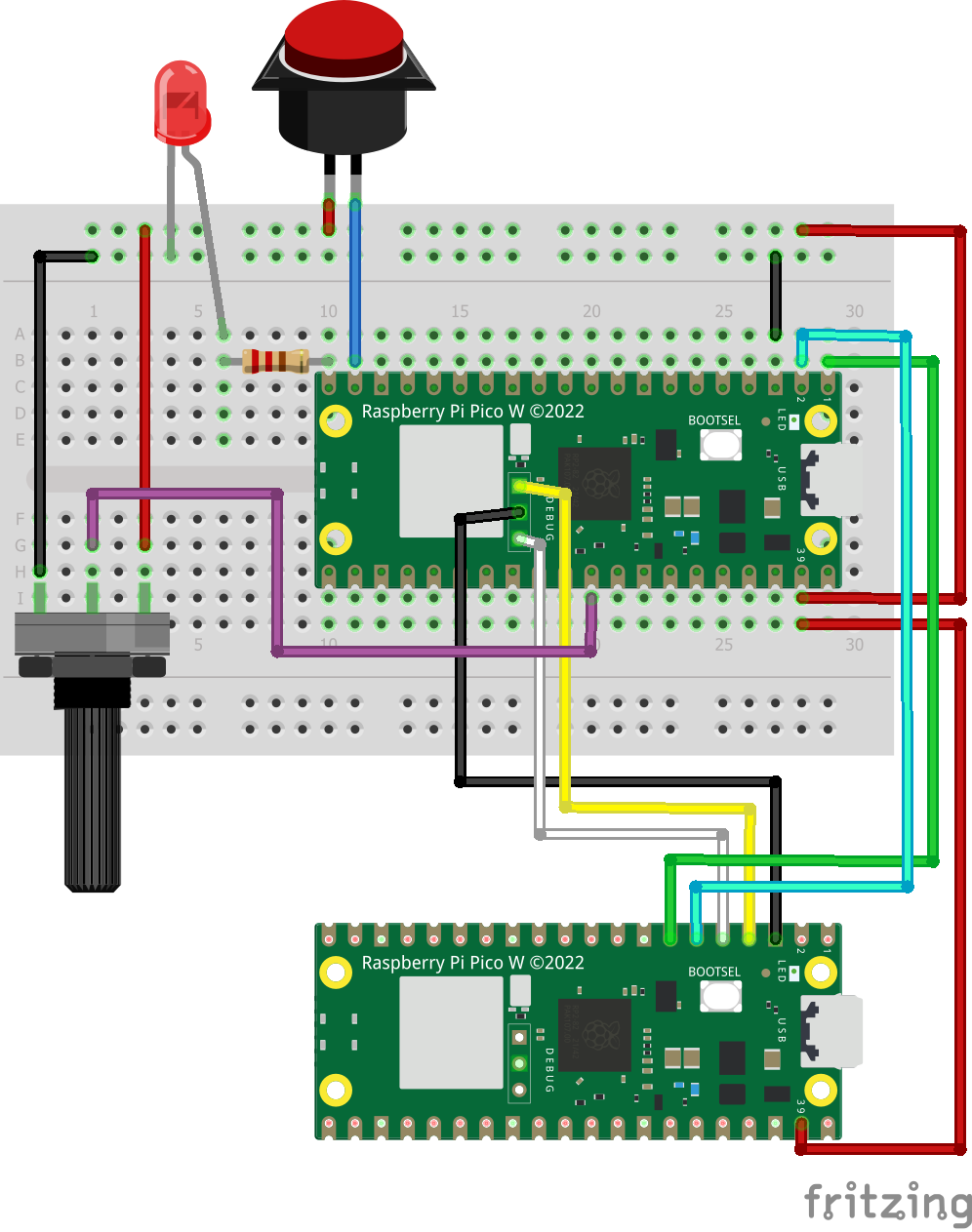

Steckbrettverdrahtung

Für DebugPico sind die Pins entsprechend der Nummerierung auf dem Pico-Board angeordnet. Für die linke und rechte Seite des Steckbretts folgt die Pin-Nummerierung der jeweiligen Steckbrettnummerierung

Steckbrett Linke Seite

QuelleZiel
+Rechts 2
1DebugPico 7
2DebugPico 6
3- (left)
19Button 1
+Button 2
20Widerstand 1
25Widerstand 2
25LED Anode
-LED Kathode

Steckbrett Rechte Seite

QuelleZiel
2DebugPico 39
2+ (links)
26+ (links)
2810
30- (links)
26Potentiometer 1
28Potentiometer 2
30Potentiometer 3

DebugPins

Die Pins auf dem Debug Probe sind von links aufsteigend nummeriert (USB Stecker zeigt nach oben).

QuelleZiel
1DebugPico 4
2DebugPico 3
3DebugPico 5

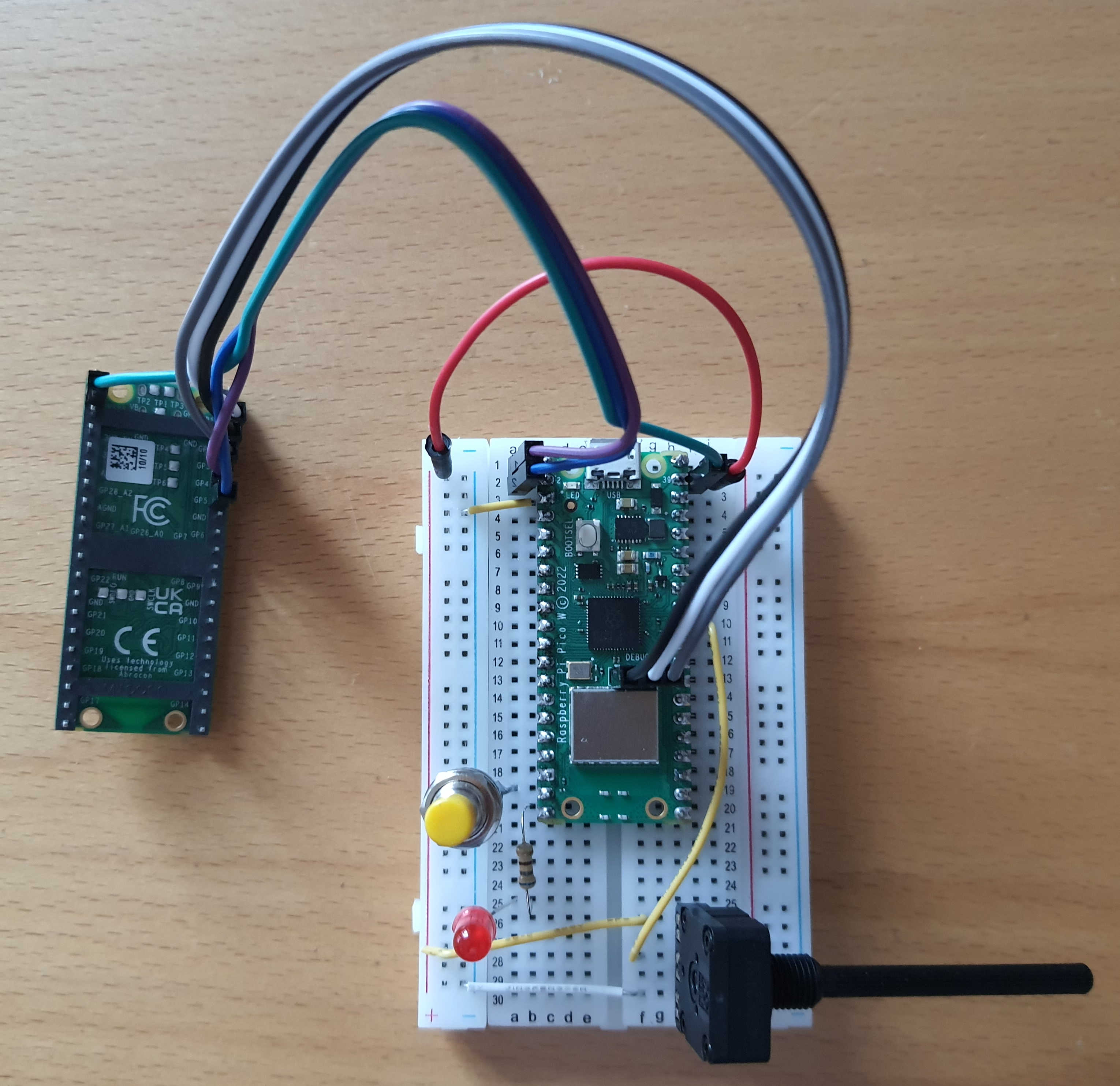

Bild Steckbrettaufbau

alt text
